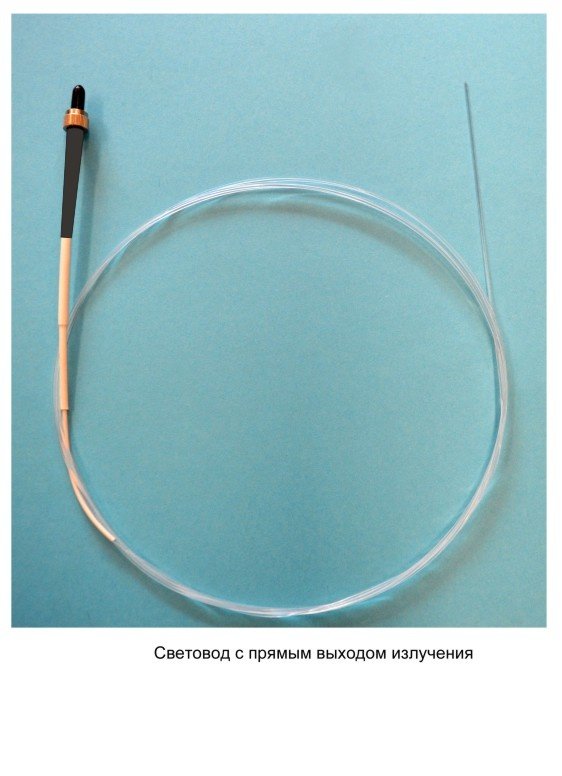

Световод с прямым выходом излучения (плоским торцом) QQ WF 200/200PQQ WF- кварцевое волокно с кварцевой отражающей оболочкой обезвоженное
Информация для заказа, образец:
Примеры обозначений: QQ WF 600/660 P (QQ UVF 600/660 T, QPUV 600)
QQ - волокно кварцевое с кварцевой отражающей оболочкой, QP - волокно кварцевое с полимерной отражающей оболочкой, WF или UV - тип оптического волокна, 600 - диаметр ядра оптического волокна 660 - диаметр отражающей оболочки, Р или Т - тип защитного покрытия (полиимид, тефцель), L - длина в метрах)
Оптические волокна, обозначения
При производстве волоконно-оптических кабелей используются оптические волокна, спектральные характеристики которых приведены ниже:
Обозначения:
QQ UV - кварцевое волокно с кварцевой отражающей оболочкой
QQ WF - кварцевое волокно с кварцевой отражающей оболочкой обезвоженное
QP UV - кварцевое волокно с полимерной отражающей оболочкой
QP WF - кварцевое волокно с полимерной отражающей оболочкой обезвоженное
POF - полимерное оптическое волокно с полимерной оптической оболочкой
Размеры ядра оптических волокон и типы защитных покрытий
Тип оптического волокна | Диаметр ядра, мкм | Материал защитной оболочки |
QP UV, QP WF | 200, 250, 400, 600, 800, 1000, 1200 | Полиамид, эпоксиакрилат, тефцель |
QQ UV, QQ WF | 113, 200, 300, 400, 600, 800, 900, 1000 | Полиамид, полиимид,эпоксиакрилат, тефцель, алюминий (высокопрочное металлизированное) |
POF | 250,500,750, 1000,1500, 2000, 3000 | полиметилфтроакрилат |
